來源：《中國電梯》雜志

作者：賴躍陽/廈門市特種設備檢驗檢測院

在自動扶梯的傷害事故中，人員高處墜落所占比例比較高，事故所帶來的后果尤為嚴重。自動扶梯一般安裝在公共場所供公眾使用，由于自動扶梯自身的特性，處于敞開的空間，除了扶手裝置之外 ( 我國自動扶梯扶手帶高度標準規定為0.9～1.1m，這一高度是從人體工效學的角度，便于乘客乘坐自動扶梯時用手握住扶手帶，該高度并不能完全有效防止人員墜落)，自動扶梯四周沒有防護圍壁欄桿，與建筑物接口處及扶手裝置外側等地方如果是高處臨空，可能存在人員高處墜落的風險。當乘客在乘坐自動扶梯過程沒有遵守自動扶梯乘坐要求，一些魯莽、不規范的行為可能導致人員墜落事故的發生。比較典型的自動扶梯墜落事故有：(1)乘客 ( 特別是小孩 ) 在自動扶梯扶手裝置轉向端依靠或趴在扶手帶上，被扶手帶帶起來到扶手裝置外側，造成人員高處墜落。近期典型事故案例有：2015年5月19日，東莞一名2歲小男孩在商場玩耍時，雙手抱住一側扶手帶被扶手帶帶起來，隨即被甩到扶手裝置外側，從一樓跌落至負一樓。(2)乘客乘坐自動扶梯時，因身體失去平衡導致懷抱小孩或自身從扶手裝置臨空高處墜落。近期典型事故案例有：2016年 11月11日下午，上海某自動扶梯上，一位奶奶正抱著4個月大的男嬰從3樓乘坐自動扶梯到2樓，踏上自動扶梯后，奶奶疑因不慎失控，身子突然傾斜，男嬰脫手而出，墜落到1樓地面。(3)乘客 ( 特別是小孩 ) 沿著自動扶梯扶手裝置外側的外蓋板往上攀爬的過程中造成人員高處墜落。近期典型事故案例有：2013年5月23日9點多，浙江臺州某地， 一名小女孩在自動扶梯上玩耍，突然繞到自動扶梯外側，右手掛在扶手上，左手和兩腳撐在扶梯外蓋板，順著自動扶梯上行，從一樓慢慢地攀爬至二樓，快要攀爬到二樓時，小女孩撞上了二樓的玻璃欄桿，翻身墜下了自動扶梯。

近年來，國內外類似的自動扶梯高處墜落事故時有發生，從風險評價的角度分析這些典型事故，有必要對自動扶梯增加一些安全防護措施來提高自動扶梯的使用安全。

1 法規標準的要求

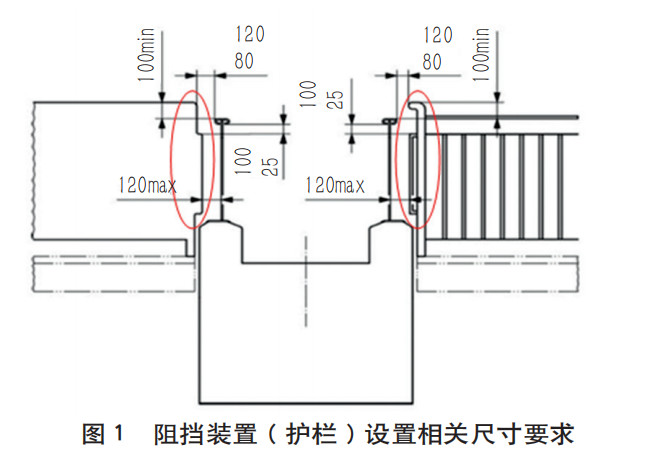

特種設備安全技術規范TSG T7005-2012《電梯監督檢驗和定期檢驗規則—自動扶梯與自動人行道》中與防止人員墜落有關的措施的規定有“3.2出入口(2)阻擋裝置”和“4.2(1) 扶手防爬裝置”等相關條款。其中第3.2(2) 條規定：如果人員在出入口可能接觸到扶手帶的外緣并且引起危險，則應當采取適當的預防措施，例如：①設置固定的阻擋裝置以阻止乘客進入該空間；②在危險區域內，由建筑結構形成的固定護欄至少增加到高出扶手帶 100mm，并位于扶手帶外緣80～120mm 之間 (見圖1)。”該條款能較大程度上防止人員進入扶手帶的外緣空間所引起的危險，但不能完全避免上述典型事故(1)所描述的那種高處墜落傷害。

第4.2(1)規 定：為防止人員跌落而在自動扶梯的外蓋板上裝設的防爬裝置應當位于地平面上方(1 000±50)mm，下部與外蓋板相交，平行于外蓋板方向上的延伸長度不應小于1 000mm，并且確保在此長度范圍內無踩腳處。該裝置的高度至少與扶手帶表面齊平。該條款能防止人員沿自動扶梯的外蓋板往上攀爬并引起危險，基本能避免上述典型事故(3)所描述的那種高處墜落傷害。GB 16899-2011《自動扶梯的制造與安裝安全規范》第A.2.7條規定：如果人員在出入口可能接觸到扶手帶的外緣并引起危險，例如從扶手裝置處跌落，則應采取適當的預防措施 ( 見圖1中的示例 )。例如：①設置固定的阻擋裝置以阻止進入該空間；②在危險區域內，由建筑形成的固定護欄至少增加到高出扶手帶水平面100mm，并位于扶手帶外緣80～100mm 之 間。這條標準要求與檢規上述規定的要求一致，作用也基本一樣。

從目前的檢規和標準的要求分析，近期國內外自動扶梯高處墜落事故中，如果現場防護做得好，有些事故能較好地避免；但符合目前檢規和標準要求的自動扶梯，還沒辦法完全防止高處人員墜落，有必要額外增加防墜落措施來提高自動扶梯的使用安全。

2 防墜落措施的設置

2.1 防墜落措施加裝的必要性

從網上搜索自動扶梯墜落等關鍵詞，有許多自動扶梯墜落的事故報道，導致人員高處墜落的情況主要有前述的三種情況，既有乘客自身魯莽、不規范行為的原因，也有自動扶梯防護不到位、設備自身及使用環境的原因。

自動扶梯扶手的主要作用是人們在乘坐自動扶梯時手扶的一種裝置，防止自動扶梯突然急停等情況下可以讓乘客抓住扶手避免摔倒。自動扶梯扶手帶高度標準規定為0.9～1.1m(ASME 的高度為0.9～1.0m)，這一高度并不能完全有效防止人員的墜落。

預防類似傷害，可以對使用單位管理人員、乘客等進行安全乘坐自動扶梯知識的宣傳，現場也可以增設乘客乘坐須知進行引導。但從安全防護的角度采取相關措施，比如強制要求在自動扶梯扶手外側臨空位置加裝固定的防墜落裝置，效果可能比較明顯。

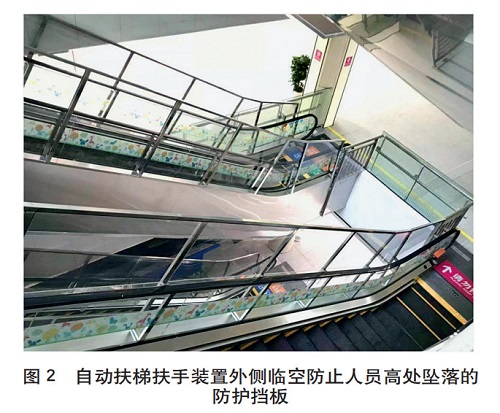

2.2 防墜落措施設置的幾種形式2.2.1 防止人員高處墜落的防護擋板

當自動扶梯扶手裝置外側臨空，可能存在人員高處墜落風險時，可在臨空的扶手裝置外側加設防止人員墜落的防護擋板 (見圖2)。

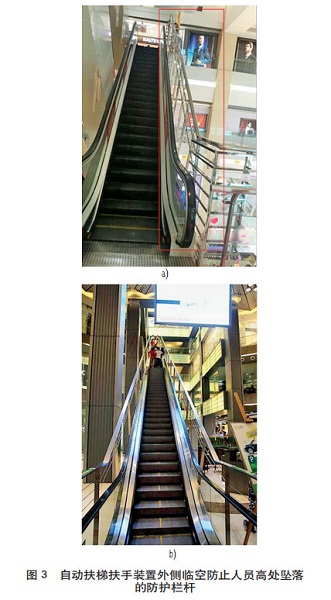

2.2.2 防止人員墜落的防護欄桿

當自動扶梯扶手裝置外側臨空，可能存在人員高處墜落風險時，可在臨空的扶手裝置外側加設防止人員墜落的防護欄桿 (見圖3)。

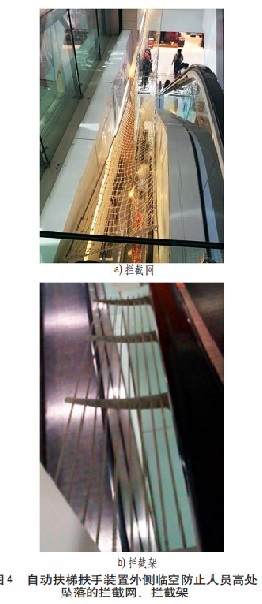

2.2.3 防止人員墜落的攔截網、攔截架

當自動扶梯扶手裝置外側臨空，可能存在人員高處墜落風險時，可在臨空的扶手裝置外側加設防止人員墜落的攔截網、攔截架 (見圖4)。

2.3 防墜落措施設置要求

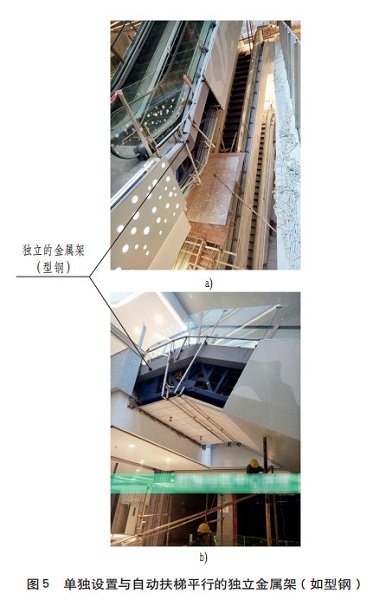

自動扶梯上扶手裝置外側加裝的防護擋板或防護欄桿具有作為自動扶梯外側擋墻的功能。當它被設置在扶手裝置上方合適的高度和距離扶手裝置合適的距離時，它將使乘客在墜落到扶手裝置外側前將其阻擋、迫使其回到自動扶梯上。如果自動扶梯臨空位置設置了合適的攔截網、攔截架，當乘客不小心從扶手裝置臨空位置墜落時，設置的攔截網、攔截架將捕抓住從扶手裝置外側臨空掉下來的人，避免人員墜落到攔截網、攔截架之外。2.3.1 防護擋板的設置自動扶梯的防護擋板的設置有2種方式：一種是將防護擋板固定在自動扶梯桁架上，這種加裝方式需經自動扶梯生產商的許可，否則不得固定在自動扶梯上；另一種，單獨設置一個與自動扶梯平行的獨立的金屬架 ( 如型鋼 )，在獨立的金屬架上面安裝防護擋板(見圖5)。擋板可以采用夾層鋼化玻璃或有機板等材料。

加裝的防護擋板要從風險評價的角度進行評估，自動扶梯墜落的風險是否降低，并且不能產生新的風險隱患。加裝防護擋板時需要考慮以下因素：(1)防護擋板的強度與剛度。加裝的防護擋板應具有一定的強度與剛度，(可參考扶手裝置的要求，) 將300N的力作用在防護擋板上5cm2的區域范圍內，該力不會導致防護擋板彈性變形超過30mm，且無永久變形。(2)防護擋板與自動扶梯扶手裝置的安全間距。防護擋板和自動扶梯扶手之間的距離小于120mm，但必須大于80mm；防護擋板的高度比扶手的高度至少高300mm，一般為300～500mm。(3)固定在自動扶梯上不能影響自動扶梯整體的安全性。固定在自動扶梯桁架上的防護擋板采用的材質所增加的重量對自動扶梯桁架的穩定性不能產生影響。防護擋板所采用的材質應考慮破損等可能產生的危害后果。(4)現場的使用與觀感。自動扶梯加裝防護擋板時，應考慮與建筑物、自動扶梯、現場等協調布置，提高自動扶梯安全性的同時不影響自動扶梯的使用與觀感。

2.3.2 防護欄桿的設置

自動扶梯的防護欄桿的設置也有2種方式：一種是將防護欄桿固定在自動扶梯桁架上，這種加裝方式需經自動扶梯生產商的許可，否則不得固定在自動扶梯上。另一種，單獨設置一個與自動扶梯平行的獨立的金屬架 ( 如型鋼 )，在獨立的金屬架上面安裝防護欄桿。防護欄桿可以全部采用欄桿或欄桿加鋼索。

加裝的防護欄桿要從風險評價的角度進行評估，自動扶梯墜落的風險是否降低，并且不能產生新的風險隱患，比如防護欄桿的設計不會鉤住乘客肢體或衣物等。加裝防護欄桿需要考慮以下因素：(1)防護欄桿的強度與剛度。加裝的防護欄桿應具有一定的強度與剛度。參考扶手裝置的要求，將300N的力作用在防護欄桿上5cm2的區域范圍內，該力不會導致防護欄桿彈性變形超過30mm，且無永久變形。(2)防護欄桿與自動扶梯扶手裝置的安全間距。防護欄桿和自動扶梯扶手之間的距離小于120mm，但必須大于80mm；防護欄桿的高度比扶手的高度至少高300mm。(3)固定在自動扶梯上不能影響自動扶梯整體的安全性。比如固定在自動扶梯上的防護欄桿采用的材質所增加的重量對自動扶梯桁架穩定性不能產生影響。所采用的材質應考慮破損等可能產生的危害后果。(4)自動扶梯加裝防護欄桿時，要考慮與建筑物、自動扶梯、現場等協調布置，提高自動扶梯安全性的同時不影響自動扶梯的使用與觀感。

2.3.3 攔截網、攔截架的設置

設置捕捉自動扶梯上墜落人員的方式有2種：一種是在自動扶梯扶手臨空位置的下側安裝一個攔截架〔見圖4b)〕，如果攔截架固定在自動扶梯桁架上的這種加裝方式需經自動扶梯生產商的許可，否則不得固定在自動扶梯上。另一種是在自動扶梯扶手臨空位置的下側單獨設置一個攔截網〔見圖4a)〕。

加裝的攔截網、攔截架要從風險評價的角度進行評估，自動扶梯墜落的風險是否降低，并且不能產生新的風險隱患。如果使用加裝攔截網、攔截架來捕抓從扶手裝置上掉下來的人，必須考慮以下幾點：(1)加裝的攔截網、攔截架的位置、寬度和長度必須足以避免墜落人員落在攔截網、攔截架之外。(2)加裝的攔截網、攔截架的固定具有足夠的強度和穩定性。不管攔截網、攔截架是在混凝土固定或焊接固定在鋼結構上，必須保證攔截網、攔截架的固定是牢靠的。(3)必須能夠以安全的方式從攔截網、攔截架上營救墜落人員。

2.4 加裝防墜落措施的注意事項

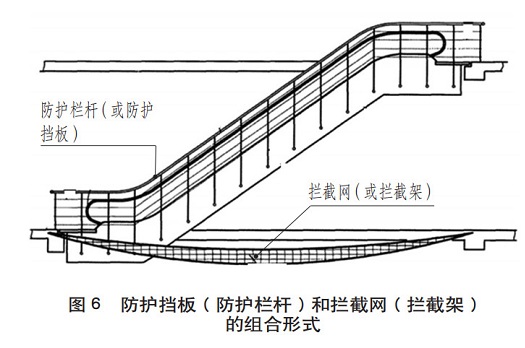

加裝防墜落措施從風險評價的角度，要充分考慮風險的降低及風險的遺留。2.4.1 已經出廠安裝的和在用自動扶梯扶手裝置外側臨空的自動扶梯制造廠家應該能將這一風險客觀地告知使用單位，由使用單位來綜合判斷是否增加這一裝置。如果加裝的防墜落措施是防護擋板或防護欄桿，當現場空間允許的話，建議設置一個與自動扶梯平行的獨立的金屬架 (如型鋼) 安裝防護擋板或防護欄桿。如果加裝的防護擋板或防護欄桿固定在自動扶梯金屬桁架上，加裝之前要征得原自動扶梯制造單位同意。如果加裝的防墜落措施是攔截網、攔截架，加裝時充分考慮本文第2.3.3 條的幾點意見。自動扶梯扶手裝置外側臨空的同一部位防護設施的設置方式，宜優先考慮采用防護擋板 (防護欄桿)和攔截網 (攔截架) 的組合形式 (見圖6)，以達到更好的墜落防護效果。

2.4.2 未出廠自動扶梯安裝位置扶手裝置外側臨空的

如果未出廠的自動扶梯安裝位置扶手裝置外側臨空的，可以考慮在生產制造時將防護擋板或防護欄桿作為設計制造的一部分，使自動扶梯出廠時已具備相應的防墜落措施；或者在發貨到現場前，告知使用單位，自動扶梯安裝現場可能存在的高處墜落的風險，由使用單位進行完善。

2.4.3 相關標識必不可少

對于因防護措施不足可能存在的殘留風險，應通過有效方式告知乘客，如在危險部位的臨近區域設置經久耐用的材料制成的標志、說明或標牌等警示，如張貼“危險空間、謹防墜落”標志。

3 對法規標準防墜落的思考

3.1 ISO對自動扶梯防墜落的要求

國際標準化組織 ISO/TS 25740-1《 自動扶梯和自動人行道安全要求 第1部分 : 基本安全要求(GESR)》標準是建立一個系統，并提供減少自動扶梯和自動人行道的運行和使用，或操作過程中可能造成安全風險的方法。參照GESR的風險事態的舉例，在對一個或多個可能導致人員傷害的風險事態進行風險評價的基礎上，系統地使用可用的信息 (如事故案例 )來識別和評估風險：如果自動扶梯沒有扶手裝置，人就可能摔倒跌落，在有人跌倒或跌落風險的地方，兩側應提供充足的防護裝置。

3.2 日本對自動扶梯防墜落的要求

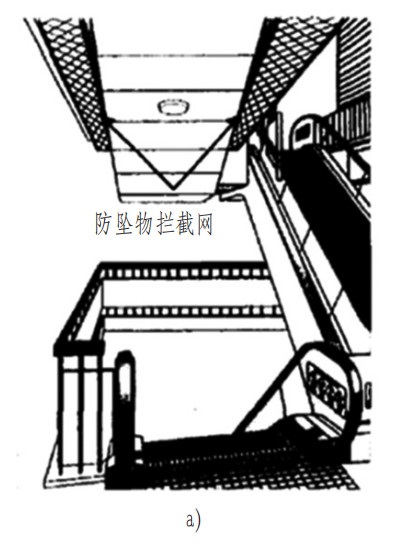

在日本自動扶梯的檢驗要求中，如果自動扶梯因高處臨空存在墜落的風險，需要安裝防墜物攔截網、防墜物攔截架、防墜物攔截板，所安裝的防墜物攔截網、防墜物攔截架、防墜物攔截板不能有裂紋或破損等缺陷。防墜物攔截網、防墜物攔截架見圖7所示。

3.3 挪威自動扶梯防墜落的要求

挪威參考《國家建筑規范》中的要求，制定了自動扶梯上防止欄桿掉落的方法指南：當自動扶梯提升高度超過3m時，如果存在高處墜落風險時必須使用防墜落裝置。防止乘客從自動扶梯高處墜落風險的防墜落裝置常用的兩種解決方案是 : 一是自動扶梯扶手裝置外的加設額外欄桿；二是設置捕捉從扶手裝置外落下的人的網或類似物。

3.4 對我國相關法規標準的建議

法規標準的要求對自動扶梯的安全性能起決定性的作用，近年來乘客從自動扶梯扶手裝置外側臨空高處墜落時有發生，并造成乘客人身傷亡。基于目前法規標準對于自動扶梯扶手裝置外側臨空的墜落沒有相關規定，從風險評價的角度，目前法規標準遺留的墜落風險還需進一步進行評價并采取相應的措施降低風險，比如在法規標準的制修定過程中可以參照ISO和日本相關標準要求，或者挪威的做法，增加自動扶梯圖7防墜物攔截網、防墜物攔截架b)防墜物攔截架防墜落的防護要求，提高自動扶梯的安全性。

4 結語

自動扶梯的使用安全不僅僅是靠設備本身的安全保護裝置、安全防護和使用者規范使用來保證，還要依賴其四周建筑物上的保護措施來保證。我們可以看到國內已經有許多大型商場、超市、醫院、高鐵站、機場等場所的自動扶梯增加了防墜落裝置，這些防墜落裝置通過實際使用效果表明，安裝這樣的防墜落裝置能起到極大的安全防護作用。

購買電梯，請聯系孫經理：13572822005

參考文獻

[1] GB 16899-2011,自動扶梯和自動人行道的制造與安裝安全規范 [S].

[2] TSG T7005-2012,電梯監督檢驗和定期檢驗規則—自動扶梯與自動人行道 [S].

[3] ISO/TS 25740-1,Safety requirem ents for e scalators and moving walks—Part 1: Global essential safety requirements (GESR)[S].

[4] 昇降機の検査項目、検査方法、判定基準の解説 [S].

[5] Guidelines for means to prevent fall from balustrade on escalators and moving walks(Norway)[S].
